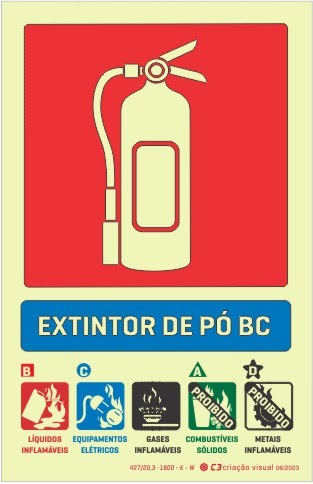

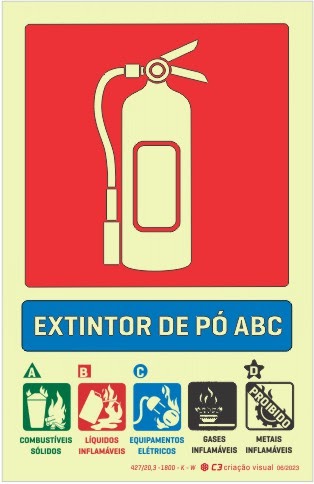

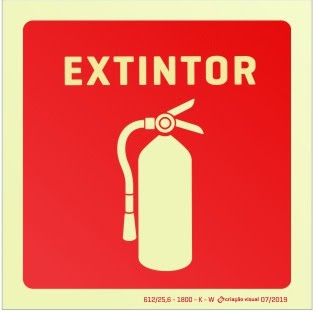

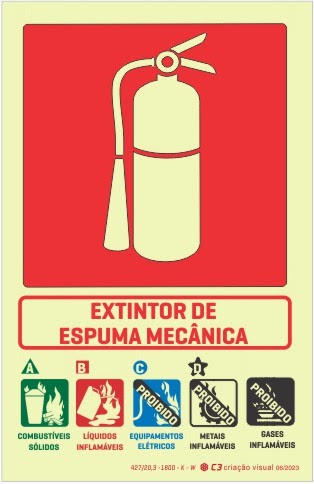

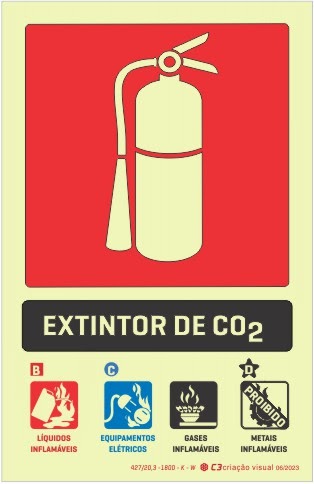

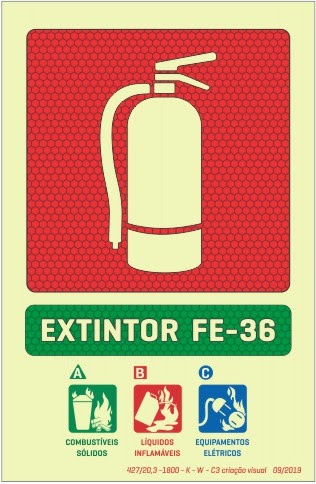

Placa FOTOLUMINESCENTE | C3  Placas Rota de Fuga e Placa de Extintor fotoluminescente, Sinalização de Emergência contra incêndio que fabricamos,possui laudo que passou por ensaio de laboratório de 30 horas: Propagação de Chamas Resistência a agentes químicos e Lavagem Resistência a água Resistência á detergente  Resistência ao Sabão  Resistência a óleos comestíveis e gorduras
Resistência a Névoa Salina 120 horas  Resistência ao Intemperismo 120 horas Fotoluminescência
PLACA FOTOLUMINESCENTE C3


orçamento - c3@c3criacaovisual.com.br

FITA FOTOLUMINESCENTE C3
FITA FOTOLUMINESCENTE




Abnt NBR 13434 parte 3 estabelece que todos os substratos de sinalização fotoluminescente devem ter a identificação do fabricante e as características de desempenho Fotoluminescente e Data de fabricação. Fabricamos as Placas Técnicas seguindo a norma nacional Nbr 13434 e NPT 020 do Corpo de Bombeiros do Paraná.
Placas em
chapa de
"PVC 2mm"
não
propaga fogo
resistente sol e chuva. atendendo norma
Internacional
DIN 67510,
norma
ABNT

NBR 13434
NPT 020
 do
Corpo de Bombeiros.
Amarelo esverdeado



(não tóxica - não radioativa -

eco-friendly)
 Impressão com tinta 100% ecológica, livre de solvente e tinta inflamável, C3 100%
ECOlógica respeito com a Natureza e a
saúde humana.

Emergência    novo telefone (41) 3677-1111 | C3
Fabricamos placa Rota de Fuga Fotoluminescentes com qualquer tamanhos estabelecidos na Tabela 1 da ABNT NBR 13434 2:2004 e NPT 020 "Dimensões das placas de sinalização 1" orientação de tamanho de placas fotoluminescentes

fabricamos as placas com tamanhos que atenda as distancias de 4 metros, 6, 8, 10, 12, 14, 16, 18, 20, 24, 28, e 30 metros de dist
ância
SINALIZAÇÃO DE EMERGÊNCIA


Placas em PVC
Decreto 46.076/01.define que as placas devem ser fabricadas em PVC de alta performance que não propaga fogo podem ser utilizadas em ambientes internos ou externos ABNT.
Placas certificadas com ensaio de laboratório de 30 horas. - Saída de Emergência Rota de Fuga Fotoluminescente  1800 kw

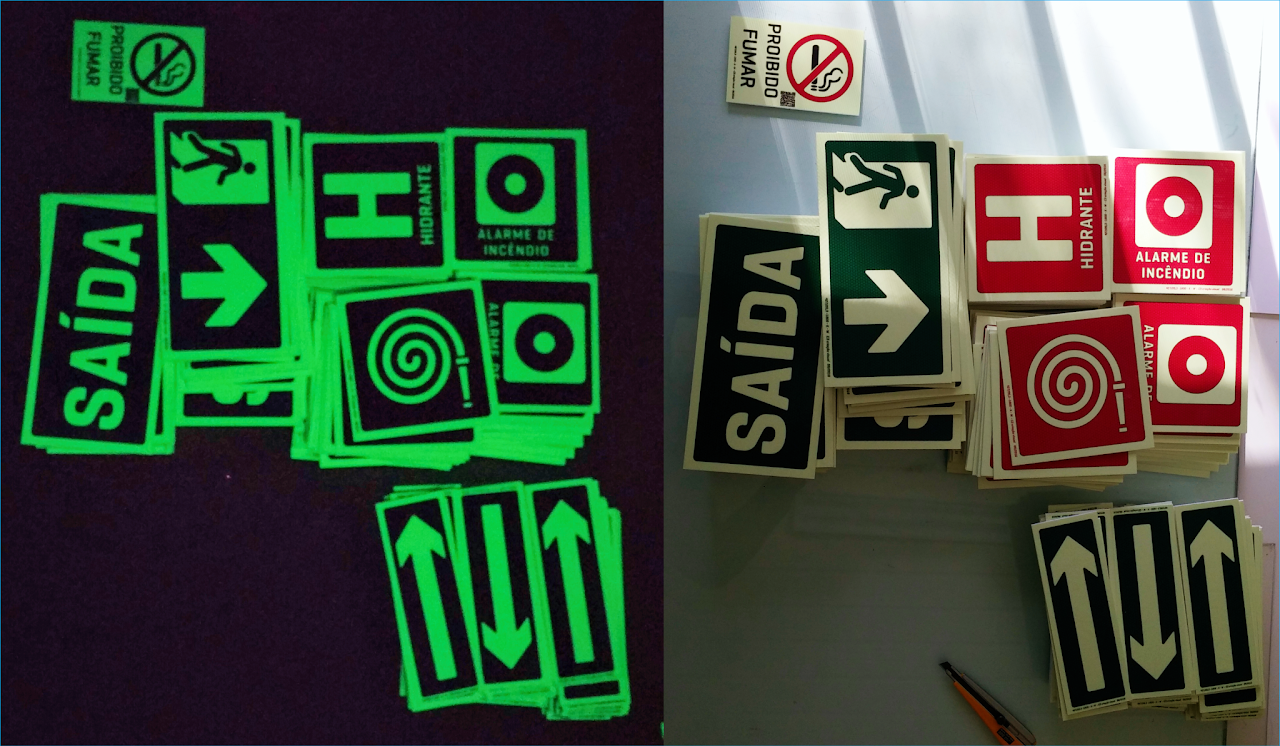

Placa que fabricamos tem Fotoluminescência que passou por ensaio de 30 horas  em laboratório, no momento que escureceu por completo vai emitir luz que armazenou durante a exposição solar ou luz artificial por 15 horas sem o uso de energia elétrica.


Para uma sinalização correta é obrigado  obedece e seguir as normas Técnica NPT Nº 20 do Corpo de Bombeiros e NBR 13434 ABNT

orientação básica de Distância para placa fotoluminescente (consulte a tabela 1 da nbr 13434)

 Sinalização de orientação e salvamento


Código

Símbolo

Significado

Forma e cor

Aplicação

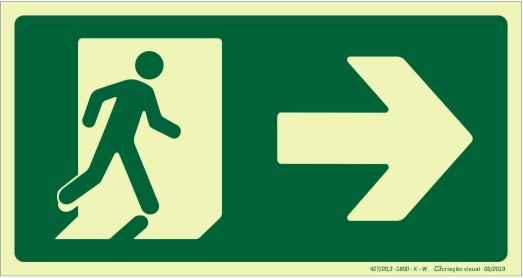

S-1


Saída de emergência

Símbolo: retangular Fundo: verde Pictograma:

fotoluminescente

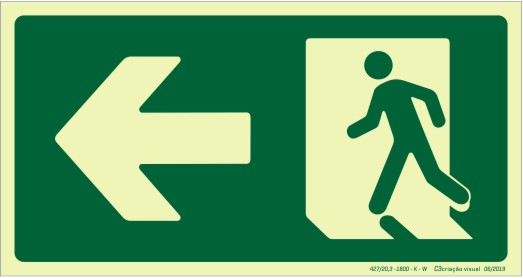

Indicação do sentido (esquerda ou direita) de uma saída de

emergência

Dimensões mínimas: L = 2,0 H

S-2

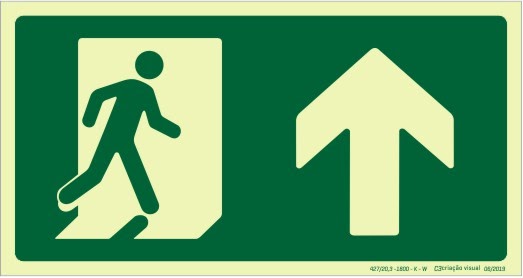

S-3


Símbolo: retangular Fundo: verde Pictograma:

fotoluminescente

Indicação de uma saída de emergência a ser afixada acima da porta, para indicar o seu acesso.

S-4


Saída de emergência

Símbolo: retangular Fundo: verde Pictograma:

fotoluminescente

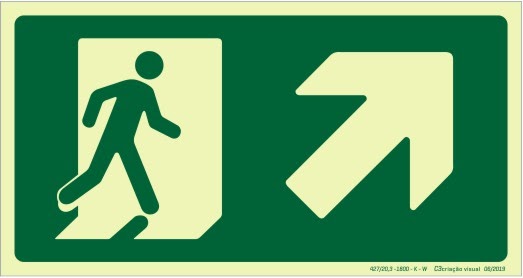

a)     indicação do sentido do acesso a uma saída que não esteja

aparente;

b)     indicação             do sentido do uma

saída por rampas;

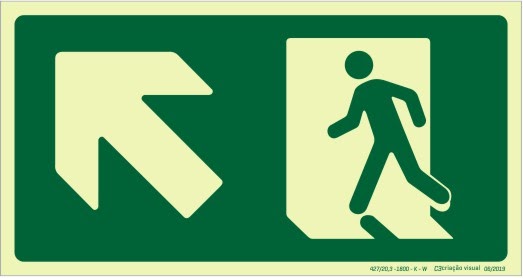

S-5

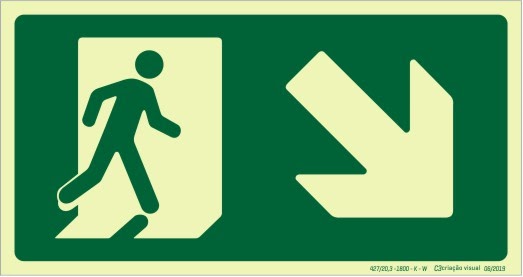

S-6






c)

indicação do sentido da saída na direção vertical (subindo ou descendo).

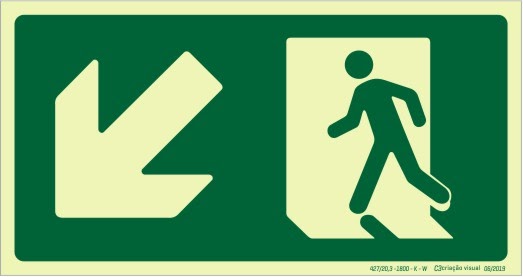

S-7



Código

Símbolo

Significado

Forma e cor

Aplicação

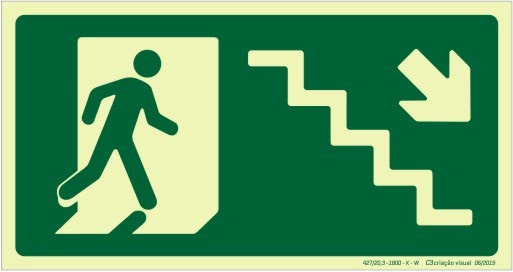

S-8


Escada de emergência

Símbolo: retangular Fundo: verde Pictograma:

fotoluminescente

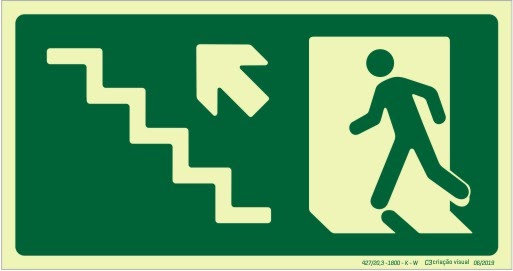

Indicação do sentido de fuga no interior das escadas.

Indica direita ou esquerda, descendo ou subindo.

O desenho indicativo deve ser posicionado de acordo com o sentido a ser sinalizado.

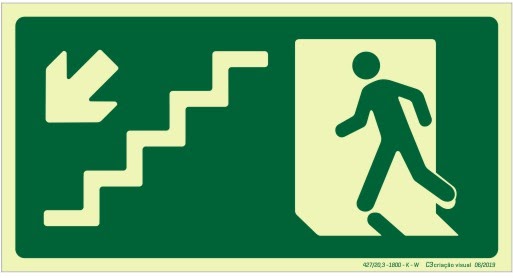

S-9


S-10

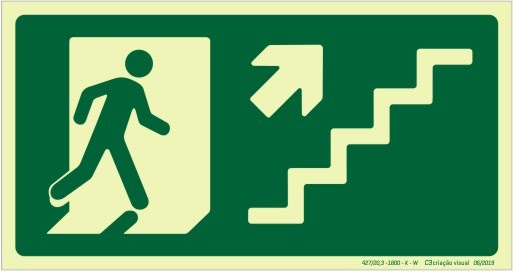

S-11

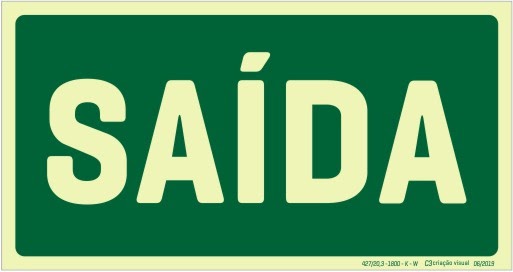

S-12


Saída de emergência

Símbolo: retangular

Fundo: verde

Mensagem “SAÍDA” e ou pictograma e ou seta direcional:

fotoluminescente, com altura de letra sempre

50 mm

Indicação da saída de emergência, utilizada como complementação do pictograma fotoluminescente (seta ou imagem, ou ambos).

S-13

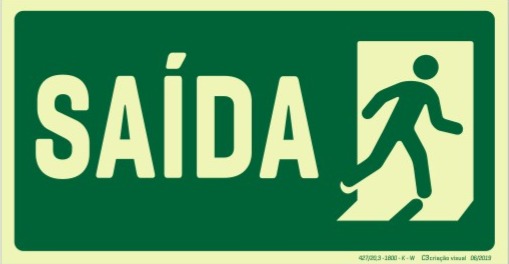

S-14


S-15



Saída de emergência

Símbolo: retangular

Fundo: verde Mensagem “SAÍDA”: fotoluminescente, com

altura de letra sempre

50 mm

Indicação da saída de emergência, utilizada como complementação do pictograma fotoluminescente (seta ou imagem, ou ambos) A figura do cadeirante não poderá ser invertida (espelhada).

S-16



 S-17 S17.png

 Número do
 pavimento


Fotoluminescente

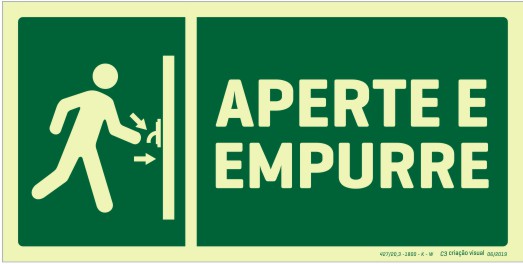

S-18



Instrução de abertura da porta corta-fogo por barra anti-pânico

Símbolo: quadrado ou retangular Fundo: verde Pictograma:

fotoluminescente

Indicação, sobre a porta corta-fogo, da forma de acionamento da barra anti-pânico instalada. Pode ser complementada pela mensagem “aperte e empurre”, quando for o caso.

S-19



Instrução de abertura da porta corta-fogo por barra anti-pânico

Indicação, sobre a porta corta-fogo, da forma de acionamento da barra anti-pânico instalada. Pode ser complementada pela mensagem “aperte e empurre”, quando for o caso.

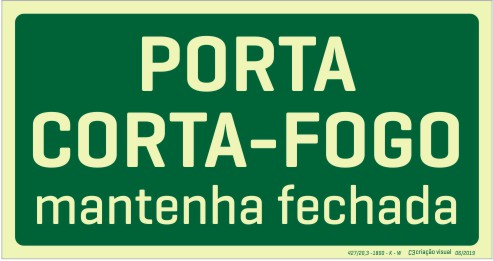

S-20


Instruções para porta corta-fogo

Indicação                  de manutenção da porta corta-fogo constantemente fechada ou aberta e desobstruída; instalada quando for o caso

S-21


Instruções para porta corta-fogo

Indicação de manutenção da porta

corta-fogo constantemente fechada ou aberta e desobstruída; instalada quando for o caso

S-22


Acesso            a                  um dispositivo                 para abertura de uma porta de saída

Símbolo: quadrado ou retangular Fundo: verde Pictograma:

fotoluminescente



S-23



Mecanismo de abertura de Porta de saída de emergência

Informação de como realiza a abertura de uma Porta de saída de emergência.

13 Sinalização complementar

A padronização de formas, dimensões e cores da sinalização complementar é estabelecida em 10.1 a 10.2.

13.1     Mensagens escritas

Código

Símbolo

Significado

Forma e cor

Aplicação

M


Indicação de lotação máxima admitida no recinto de reunião de público

Simbolo: retangular

Fundo: Verde Mensagem escrita “lotação máxima admitida: xx pessoas sentadas xy pessoas em pé”Letras: brancas

Nas entradas principais dos recintos de reunião de público.


 Indicação de obstáculo





Obstáculos nas rotas de saída devem ser sinalizados através de uma faixa contínua de largura mínima de 100 mm, constituída de listras inclinadas a 45 ° e com largura mínima de 50 % da largura da faixa, conforme Figura 4.

1.1.1 Em ambientes externos ou internos com iluminação de emergência, deve ser utilizada a faixa amarela e preta.

1.1.2 Em ambientes com iluminação artificial, quando em situação normal, mas sem iluminação de emergência, deve ser utilizada a faixa vermelha e fotoluminescente.


FAIXA FOTOLUMINESCENTE em Curitiba

Sinalização de Segurança contra incêndio fotoluminescente é na C3 Criação Visual Ltda-ME
PLACA FOTOLUMINESCENTE para Curitiba e todo Brasil
